ZhongFeng Electronic Technology Co., Limited

Placas de circuito impresas FR4 personalizadas PCB estándar
Placas de circuito impresas FR4 personalizadas PCB estándar

Placas de circuito impresas FR4 personalizadas PCB estándar

Tipo de Pago: T/T,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,CIF,FCA
Cantidad de pedido mínima: 1 Bag/Bags
Plazo de entrega: 1 días

Contactar ahora Añadir al carrito

Información básica

    Modelo: ZFA0010

    Tipo: Placa de Circuito Rígido

    Base Material: FR4

    Surface Finish: HASL, ENIG, OSP, Etc.

Información adicional

    Paquete:  EPE, gel de sílice, película de burbujas, embalaje normal.

    productividad: 500,000pcs per Month

    Marca: ZhongFeng

    transporte: Ocean,Land,Air

    Lugar de origen: Shenzhen, China

    Capacidad de suministro: 500,000pcs per Month

    Certificados : ISO9001, IATF16949, IPC-A-610F

    HS-Code: 8534009000

    Hafen: Shenzhen,HONGKONG

DDescripción

Placas de circuito impresas FR4 personalizadas PCB estándar



Tableros de circuitos impresos FR4 personalizados PCB estándar, PCB estándar es el PCB que no tiene requisitos especiales para el espesor del cobre, el material del tablero y otra tecnología de fabricación especial. PCB = placa de circuito impreso y PCBA = conjunto de placa de circuito impreso. Para PCB, significa que los circuitos de cobre se imprimen en una placa, por lo que la composición principal de PCB es cobre y placa. El tablero de PCB podría ser PCB rígido, podría ser PCB flexible y también podría ser PCB rígido flexible. Y los materiales pueden ser FR4, PI, aluminio, a base de cobre, Rogers, teflón, etc. Tienen diferentes aplicaciones. Por ejemplo, FR4 PCB es el más utilizado para PCB rígido y casi bueno para todos los productos electrónicos; PI es el más utilizado para flex PCB; El aluminio y el cobre tienen una buena difusividad térmica y se utilizan siempre para PCB LED; Rogers PCB y Teflon PCB siempre se utilizan para PCB de alta frecuencia, etc.

Somos la ventanilla única para todo tipo de servicios de fabricación de PCB, desde prototipos de PCB hasta grandes volúmenes, y también podríamos hacer un servicio de ensamblaje de PCB que podría ahorrar a nuestros clientes mucho tiempo y dinero.

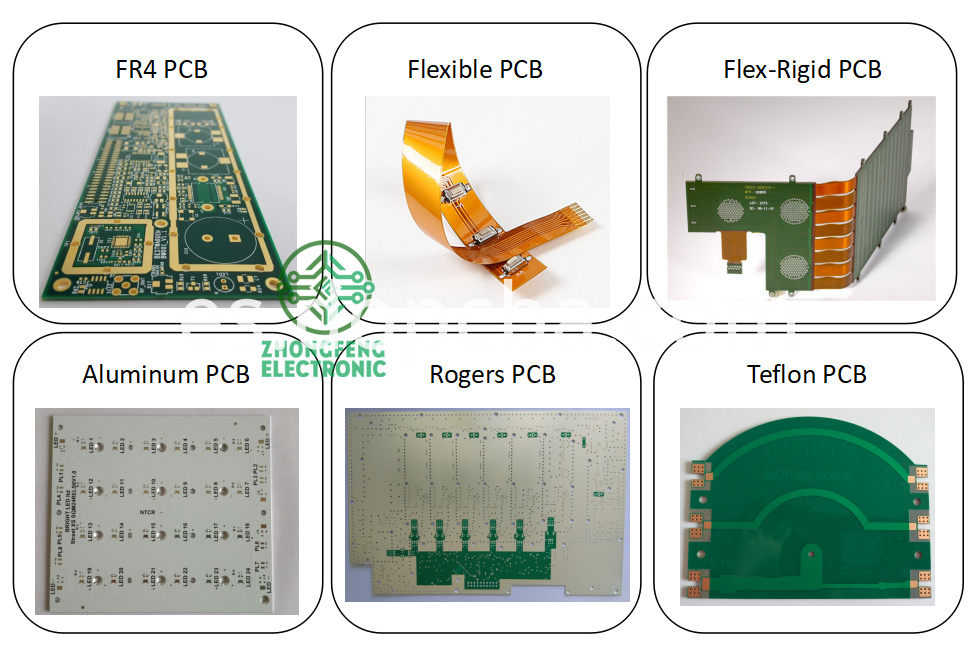

Demostración de productos de fabricación de PCB

PCB Prototype and Manufacture


Demostración de productos de montaje de PCB

PCB Assembly-2


Nuestros servicios:

1. Diseño de PCB : Fabricante único de EMS, especializado en el diseño de PCBA de carga inalámbrica, auriculares con Bluetooth y caja de voz PCBA y otros productos de electrónica de consumo.

2. Fabricación de PCB : PCB estándar FR4 1-36layer, PCB Flex, PCB Rigid-Flex, PCB HDI, PCB Rogers, PCB Metal Core, etc.

3. Conjunto de PCB : conjunto de SMT y THT, disponible para 01005, ensamblaje de paso fino y BGA.

4. Componentes Sourcing: Disponible a la fuente de todos los componentes que se muestran en el archivo de lista de materiales (BOM Kitting), difíciles de encontrar componentes y componentes de tiempo de ejecución largos, etc.

5. One-Stop llave en mano Fabricación de PCBA : PCB design + PCB Manufacture + Components Sourcing + PCB Assembly + Electronic Assembly, o PCB Manufacture + Components sourcing + PCB Assembly, etc.


Habilidades técnicas:


PCB Manufacture Capabilities

Layers

1-36 layers

Material

FR-4 (Standard FR4, Mid-Tg FR4, Hi-Tg FR4, Lead free assembly material) , Polymide, Metal Core, Rogers, etc.

Board Thickness

0.1mm-6.0mm (.016"-.126")

Copper Thickness

1/2oz-6oz(18um-210um)

Board size

600mm*1200mm

Min Tracing/Spacing

0.075mm/0.075mm (3mil/3mil)

Min drilling Hole diameter

0.15mm(6mil), 0.1mm(4mil)-laser drill

Solder Mask

LPI, different colors(Green, Green matt, Black, Black Matt, White, Red, Yellow, Blue)

Silkscreen color

White, Blue, Black, Red, Yellow

Surface finish

Lead free HASL, immersion gold, golden finger, immersion tin, immersion silver, OSP, Carbon oil, plated hard gold(up to 100u")

Impedance tolerance

+/-5%~+/-10%

Chamfer of Gold Fingers

20, 30, 45, 60

Test

Flying probe or Testing fixture

 PCB Assembly Capabilities

Quantity

From prototype to big volume, no MOQ

Assembly type

SMT, THT or Hybrid

Parts procurement

Full turnkey (we provided all components)

Partial turnkey ( Customer provide the main components and we provide the rest)

Kitted (Customer provide all components)

Component types

SMT 01005, BGA 0.3mm pitch, QFP 0.3mm pitch, etc.

Test

Custom testing, ICT, FCT, AOI, Test jig

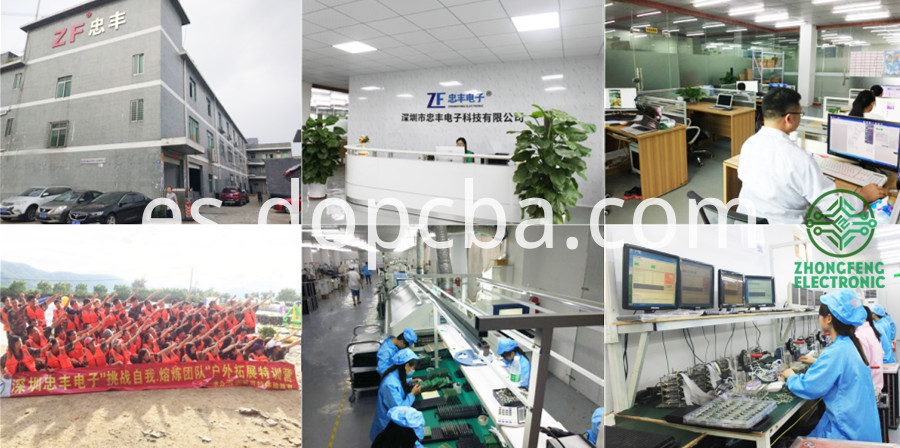

Nuestro Equipo y Oficina:


Zhongfeng Smt Factory

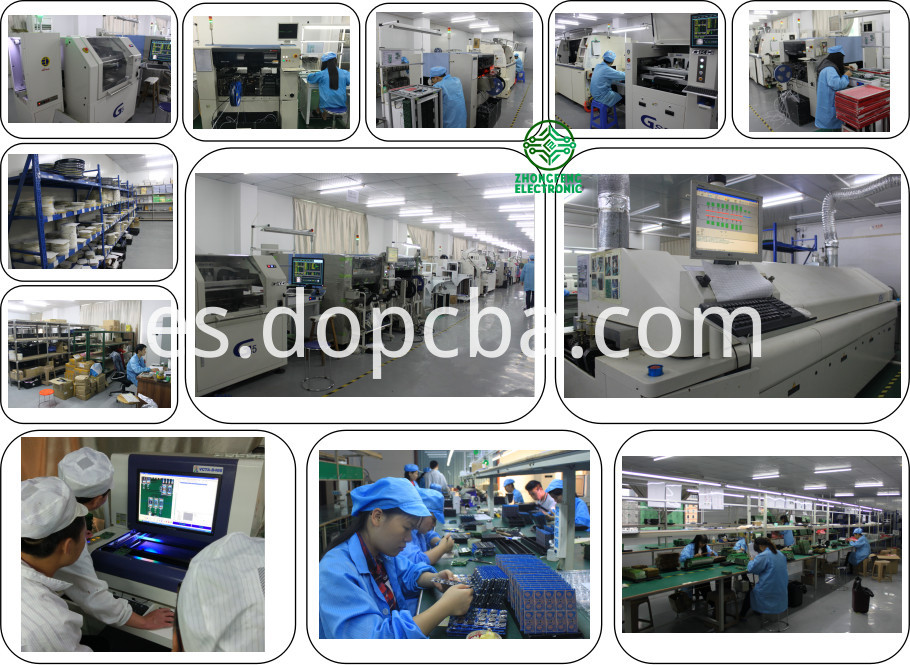

Nuestra fábrica de fabricación de PCB:

PCB Assembly

Nuestra fábrica de montaje de PCB:

Turnkey PCB Assembly


PREGUNTAS MÁS FRECUENTES:

P : ¿Qué archivos se necesitan para la fabricación personalizada de PCB?

A: Se requiere el archivo Gerber o .pcb o .pcbdoc o .brd .

P: ¿Qué archivos se necesitan para un pedido de montaje de PCB personalizado?

R: Se requieren los archivos de Gerber y de la lista de materiales, si tiene el archivo pick & place, envíenoslo también.

P: ¿Qué condiciones de pago son aceptables?

R: Para un cliente nuevo y el monto total dentro de 10000usd, 100% de pago por adelantado por PayPal o T / T o WU. Para una cantidad total más allá de 10000 usd, por favor contáctenos.

P: ¿Qué archivos necesitan los servicios de clonación de PCB / PCBA?

R: Para el servicio de clonación de PCB / PCBA, envíenos las imágenes para evaluarlas primero, y necesitaremos 1-2 muestras de la placa PCB / PCBA para copiar.

PRODUCTOS POR GRUPO : tarjeta de circuito impreso > PCB estándar
