HDI PCB PCB de interconexión de alta densidad ciego / enterrado Vias

HDI PCB, es PCB de interconexión de alta densidad. Es la complicada PCB de múltiples capas con vías de entierro / ciego que proporcionó interconexión de alta densidad en la placa PCB. Con la dificultad de enterrar / ciegos, tiene una estructura HDI diferente como 1 + N + 1, 2 + N + 2 y 3 + N + 3, etc. HDI, abreviatura de interconexión de alta densidad, es un tipo de placa de circuito impreso La tecnología comienza a desarrollarse a finales del siglo XX. Para las placas PCB tradicionales, se utiliza la perforación mecánica, con algunas desventajas que incluyen un alto costo con una apertura de 0,15 mm y dificultades en la mejora como resultado de la influencia de la herramienta de perforación. Sin embargo, para las PCB HDI, se utiliza la perforación con láser y, tan pronto como se introdujo, recibió una enorme popularidad. Los tableros HDI también se denominan tableros láser cuya apertura generalmente está en el rango de 3.0-6.0mil (0.076-0.152mm) y ancho de línea 3.0-4.0mil (0.076-0.10mm), lo que resulta en el hecho de que el tamaño de la almohadilla puede ser se redujo drásticamente para que se pueda organizar más diseño en cada área de unidad. La tecnología HDI se adapta e impulsa el desarrollo de la industria de PCB y ahora las placas de circuitos HDI se han aplicado masivamente en todo tipo de dispositivos.


Show de Fabricación de PCB

PCB Prototype and Manufacture


Show de la Asamblea de PCB

PCB Assembly-2


Nuestros servicios:

1. Diseño de PCB : Fabricante único de EMS, especializado en el diseño de PCBA de carga inalámbrica, auriculares con Bluetooth y caja de voz PCBA y otros productos de electrónica de consumo.

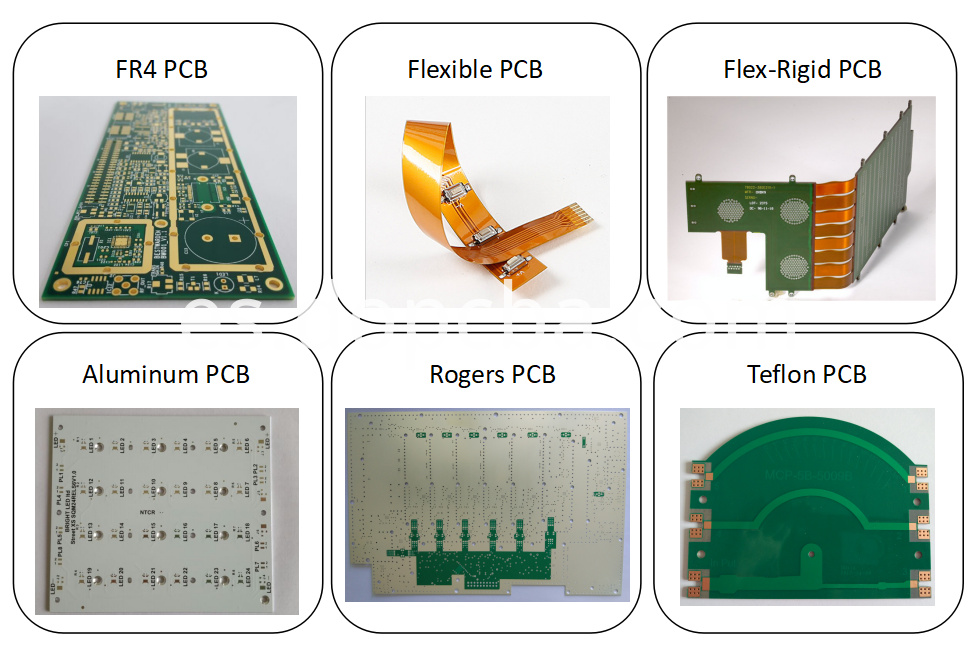

2. Fabricación de PCB : PCB estándar FR4 1-36layer, PCB Flex, PCB Rigid-Flex, PCB HDI, PCB Rogers, PCB Metal Core, etc.

3. Conjunto de PCB : conjunto de SMT y THT, disponible para 01005, ensamblaje de paso fino y BGA.

4. Componentes Sourcing: Disponible a la fuente de todos los componentes que se muestran en el archivo de lista de materiales (BOM Kitting), difíciles de encontrar componentes y componentes de tiempo de ejecución largos, etc.

5. One-Stop llave en mano Fabricación de PCBA : PCB design + PCB Manufacture + Components Sourcing + PCB Assembly + Electronic Assembly, o PCB Manufacture + Components sourcing + PCB Assembly, etc.


Habilidades técnicas:


PCB Manufacture Capabilities

Layers

1-36 layers

Material

FR-4 (Standard FR4, Mid-Tg FR4, Hi-Tg FR4, Lead free assembly material) , Polymide, Metal Core, Rogers, etc.

Board Thickness

0.1mm-6.0mm (.016"-.126")

Copper Thickness

1/2oz-6oz(18um-210um)

Board size

600mm*1200mm

Min Tracing/Spacing

0.075mm/0.075mm (3mil/3mil)

Min drilling Hole diameter

0.15mm(6mil), 0.1mm(4mil)-laser drill

Solder Mask

LPI, different colors(Green, Green matt, Black, Black Matt, White, Red, Yellow, Blue)

Silkscreen color

White, Blue, Black, Red, Yellow

Surface finish

Lead free HASL, immersion gold, golden finger, immersion tin, immersion silver, OSP, Carbon oil, plated hard gold(up to 100u")

Impedance tolerance

+/-5%~+/-10%

Chamfer of Gold Fingers

20, 30, 45, 60

Test

Flying probe or Testing fixture

 PCB Assembly Capabilities

Quantity

From prototype to big volume, no MOQ

Assembly type

SMT, THT or Hybrid

Parts procurement

Full turnkey (we provided all components)

Partial turnkey ( Customer provide the main components and we provide the rest)

Kitted (Customer provide all components)

Component types

SMT 01005, BGA 0.3mm pitch, QFP 0.3mm pitch, etc.

Test

Custom testing, ICT, FCT, AOI, Test jig
